ボールねじ直動装置を設計してみました。（１）

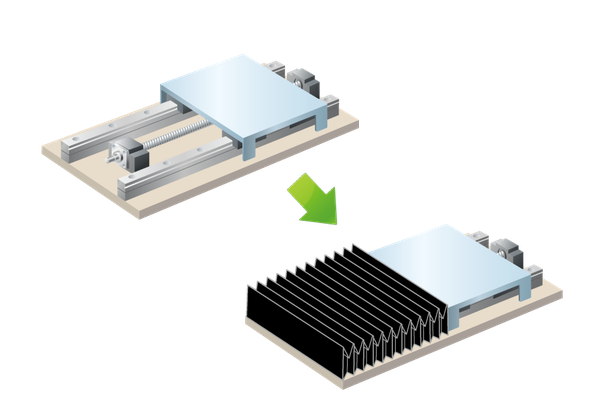

コの字型のジャバラを選定しやすくしたいと考えていた時です・・・

！？ジャバラを選定するのにはリニアガイドやボールねじを設計して見ないとわからないな～と。

というわけで『ボールねじ直動装置を設計してみました。』

・φ450ｍｍのウェハー（円盤）を直動させるもの。

・粉状の切りカスが飛ぶので防塵させたい

・リニアガイド+ボールねじの組み合わせで１軸（Ｘ軸）方向のみ

大まかな構成は・・・

・テーブル：アルミ又はSUSプレート

・ボールねじ：ストロークが取れてスタンダード品

・リニアガイド：ストロークが取れてスタンダード品

設計初心者なので選びやすいものを選んでいくということで

ミスミ製で設計していきます。

・テーブル

　t10ｍｍ　□470とする

・ボールねじ（BSSC1510-？？？）

　タイプ：BSSC

　ねじ軸：φ15

　リード：10

　全長：1000程度取れるもの（現状は不明）　

・リニアガイド（SV2R-28）

　タイプ：SV2R（2ブロック）

　MX（潤滑ユニット）：無し

　高さ（Ｈ）：28

　全長：1000程度取れるもの（現状は不明）

主要構成部品が決まったら・・・

付属品を選定していきます。

・ボールねじ関係

サポートユニット（固定側）

　タイプ：BSW12

サポートユニット（支持側）

　タイプ：BUN12

ブラケット

　タイプ：BNFB1510S

・リニアガイド関係

高さ調整ブロック

　タイプ：LG2BE28

こんな感じ選定し作図に取り掛かります。

つづく・・・
