キャンバスダクト 規格品

キャンバスダクト 規格品


規格品の価格を大幅改定!!

使用するパーツの供給元を変更することにより品質は保持したまま大幅なコストダウンを実現しました!是非、ご利用ください。

※全品番、改訂前より約25%値下げしました。

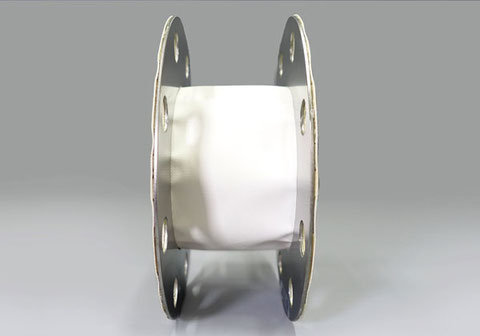

キャンバスダクト
キャンバスダクト

キャンバスダクト
キャンバスダクト

用途

・送風配管等の防振ダクト

・換気、排熱、排煙、粉塵等の排出に

材質

生 地: SEPクロス

取付板: 亜鉛メッキ鋼板




特徴

・配管規格に合わせた取付板

・耐熱温度:120℃

【おすすめ情報】

 SEP(シリコーン変成EPDMゴム)とは?

 SEPゴムはEPDM(エチレンプロピレンジエンゴム)をシリコーンゴムで変成し、

 EPDMの耐熱性・耐候性・耐寒性を向上させたゴムです。

 性能的にはシリコーンゴムとEPDMゴムの中間に位置し、耐熱性・耐寒性に優れています。

 ※ SEPは信越化学工業の登録商標です。

ジャバラの選定方法

呼び径を指定

カスタムできること

 ① 生地材質の変更

 ② 製作長さ・セット長さの変更

 ③ フランジ形状の変更

 ④ ダクト径(呼び径)の変更

     など、お客様のご要望に合ったものが製作が可能です。金額も生地代等のみで、あまり変わりません。

▶︎ オーダーメイド品ページ

サイズ・価格(2020年9月 改定)



品番

呼び径

(A)

(mm)

セット

長さ

(mm)

製作

長さ

(mm)

ダクト

内径

(mm)

フランジ

外径

(mm)

ボルト穴

中心円の径

(mm)

 数

穴径

(mm)

適正ボルト 価 格
DCM-100A 100 50 70 110 200 165 8 19 M16 ¥10,100
DCM-125A 125 50 70 135 235 200 8 19 M16 ¥11,200
DCM-150A 150 75 95 165 265 230 8 19 M16 ¥12,700
DCM-175A 175 75 95 190 300 260 8 23 M20 ¥14,200
DCM-200A 200 100 120 220 320 280 8 23 M20 ¥15,300
DCM-225A 225 100 120 245 345 305 12 23 M20 ¥17,600
DCM-250A 250 100 120 270 385 345 12 23 M20 ¥24,700
DCM-300A 300 125 145 320 430 390 12 23 M20 ¥27,700
DCM-350A 350 125 145 370 480 435 12 25 M22 ¥31,100
DCM-400A 400 150 170 440 540 495 16 25 M22 ¥36,300
DCM-450A 450 150 170 490 605 555 16 25 M22 ¥39,000
DCM-500A 500 175 200 540 655 605 20 25 M22 ¥54,000
DCM-550A 550 175 200 590 720 665 20 27 M24 ¥57,300
DCM-600A 600 200 225 640 770 715 20 27 M24 ¥61,100
DCM-650A 650 200 225 690 825 770 24 27 M24 ¥66,000
DCM-700A 700 225 255 740 875 820 24 27 M24 ¥70,100
DCM-750A 750 225 255 790 945 880 24 33 M30 ¥73,500
DCM-800A 800 250 280 840 995 930 24 33 M30   ¥85,500
DCM-850A 850 250 280 890 1045 980 24 33 M30   ¥88,800
DCM-900A 900 275 310 940 1095 1030 24 33 M30   ¥93,000
DCM-1000A  1000  300 340 1040 1195 1130 28 33 M30 ¥124,500

図面ダウンロード

ダウンロード
キャンバスダクト 丸型 規格品図面
DCM_ALL(2020.09).pdf
PDFファイル 153.8 KB

納期

【納期目安】14日程度



ご注文フォーム

規格品

お見積り等は下記フォームをご利用いただくか、上記図面をダウンロードいただき、メールまたはFAXでご連絡ください。

ご不明な点はお気軽にお問い合わせください。
