ロール型ジャバラ ロールシートダブルタイプ 規格品

ロールシート ダブル 規格品


ロールシート ダブルタイプ
ロールシート ダブルタイプ 伸ばした状態

ロールシート ダブルタイプ 規格品 本日の在庫

※シートの色(透明・黒・スモーク<静電気対策シート>)ごとの在庫は各色分取り揃えております。

※各タイプの在庫数は、余儀なく変更される場合がございますこと、予めご了承ください。




■ダブルタイプ(通常)

タイプ

(mm)

ストローク

(mm)

在庫数
RW100 100 1000 12
RW200 200 1000 8
RW300 300 1000 11
RW400 400 1000 15
RW500 500 1000 16
RW600 600 1000 15
RW700 700 1000 11
RW800 800 1000 5
RW900 900 1000 15
RW990 990 1000 13

用途

・ 防塵用、安全対策などで、半導体加工装置、工作機械、 テーブルリフター等様々な分野でご利用いただいています。



材質

・生 地:形状記憶樹脂

・色・性質:黒・透明・スモーク(静電気対策シート)

・取付板:SUS・オーダー品の場合は鉄も可能

【色・性質】黒・透明・スモーク(静電気対策シート)

※スモーク(静電気対策シート)は導電性シートです。

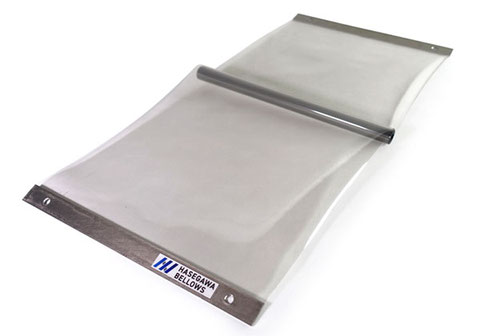

※写真はシングルタイプです。


特徴

・取り付け簡単

 ねじ穴だけで取り付け可能でジャバラ用ガイドなどは必要ありません。



・速い動きに対応

 軽くて、フィルムが形状記憶されているので、速い動作への対応が可能です。

 規格品をベースにカスタマイズすることも可能です。



【透明感が失われる・かまぼこ状になる・外径が膨らむ】等の症状が出たら・・・

  ▶詳しくはこちら 耐久試験結果もあります。



ロールシート 規格品のスペック

項目 評価 備考
耐水性

水がかかっても問題ありません。

耐油

機械油、クーラントに対する性能は良いです。

耐熱性・耐寒性

×

ポリエステルフィルムです。

 0℃~50℃程度の常温の範囲でご使用ください。

不燃性・難燃性

×

本製品は不燃・難燃用に製作されておりません。

動作方向

水平・垂直どの方向も動作可能です。

錆び

樹脂製です。

ジャバラの選定方法

シート幅を指定

シートの幅を指定します。

幅100・200・300・400・500・600・700・800・900・990

上記以外はオーダー品で対応できます。

maxを指定

MAXを指定します。

 MAX=1000mmまでの一種類が規格品です。それ以上はオーダー品になります。

 巻き取るタイプのジャバラなのでMAXを多少短くしてもロール径はあまり変わりません。

シートを指定

シートの色・性質:透明・黒・スモーク(静電気対策シート)

厚み:t=0.125

上記が規格品です。

【シート厚みについて】

 スモーク(静電気対策シート)は0.125・0.25〔mm〕があります。

 通常タイプは0.075・0.1・0.125・0.188・0.25〔mm〕があります。

 シートの厚みを変更したい場合は図面に手書きで記入していただき見積もりをご依頼いただければ対応いたします。



取付板の形状を指定

取付場所の形状によって取付板の方向を指示します。

ダブル 通常

ダブル L字(別途見積り)


サイズ・価格

■ダブル・通常タイプ

型  式

(mm)

ストローク

(mm)

価  格
RW100 100 1000 ¥6,000
RW200 200 1000 ¥7,000
RW300 300 1000 ¥8,000
RW400 400 1000 ¥9,000
RW500 500 1000 ¥9,500
RW600 600 1000 ¥10,000
RW700 700 1000 ¥11,000
RW800 800 1000 ¥11,500
RW900 900 1000 ¥12,000
RW990 990 1000 ¥12,000

■ダブル・L字タイプ

価  格

(mm)

ストローク

(mm)

価  格
RW100L 100 1000 別途見積り
RW200L 200 1000 別途見積り
RW300L 300 1000 別途見積り
RW400L 400 1000 別途見積り
RW500L 500 1000 別途見積り
RW600L 600 1000 別途見積り
RW700L 700 1000 別途見積り
RW800L 800 1000 別途見積り
RW900L 900 1000 別途見積り
RW990L 990 1000 別途見積り

図面ダウンロード

ダブル規格品 通常タイプ

ダブル規格品 L字タイプ(別途見積り)

ダブル規格以外(お客様記入)


納期

【納期目安】3日(3営業日)

      ※当日12時(正午)までのご受注確定(正午までに注文書受領)で、翌々日に出荷します。

       例)月曜日12時(正午)までに受注が確定した場合、水曜日に出荷します。

         金曜日12時(正午)までに受注が確定した場合、翌週火曜日に出荷します。

      ※1日の出荷可能数を超えた場合は、3日以上かかる場合がございます。予めご了承ください。



ご注文フォーム

メモ: * は入力必須項目です

規格以外(お客様記入)

お手数ですが下記メールアドレスに図面データを送付してください。

hasegawajb@hasegawa-jyabara.com
