コの字型ジャバラ 折りタイプ 規格品

コの字型 折りタイプ 規格品


コの字型 折りタイプ

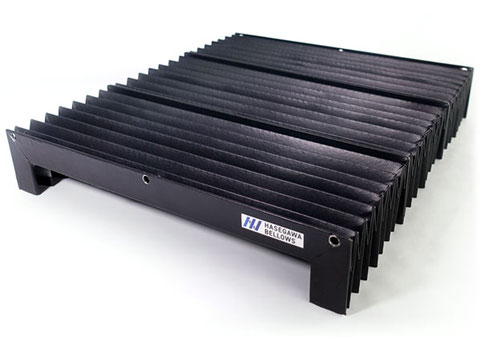

コの字型ジャバラ 折りタイプ
コの字型ジャバラ

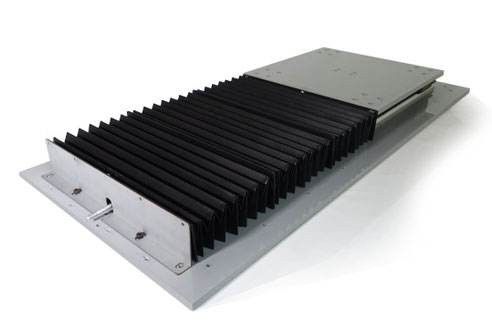

コの字型ジャバラ 取付例

コの字型ジャバラ
コの字型ジャバラ
コの字型ジャバラ
コの字型ジャバラ

用途

リニアガイド、LMガイドなど

レール部分・開口部分のカバーで使用します。



特徴

① 水&油に強い!

ジャバラ本体はCSM(ハイパロン)ゴム引き布で耐水・耐油に優れて

います。



② しなやかで強い!

CSMゴムとPETフィルムを接着しているので、生地のしなやかさとPETの

剛性があり、しなやかで強いジャバラです。



③ 形状指定可能!

ストローク(長さ)・高さを選択できて使いたい形状に。



④ 少量でも!

1個から製作可能です。



⑤ リニアガイド、LMガイド用のジャバラで標準品です。

基本材質

生 地:CSMゴムクロス(CRゴムクロス製作可能)

芯 材:ポリエステル【フィルム】

取付板:SUS(鉄・アルミ・他・製作可能)

中間板:PVC(SUS・鉄・アルミ・他・製作可能)


性能比較

項目 評価 備考
耐水性

水がかかっても問題ありません。

半導体関係の装置で多く使用されています。

耐油

機械油、クーラントに対する性能は良いです。

粉じん

生地にコーティングがされております。

粉じんに対して有効です。

耐熱性・耐寒性

×

生地がCSMゴム、芯材がポリエステルフィルムです。

 0℃~70℃程度の範囲でご使用ください。

不燃性・難燃性

×

本製品は不燃・難燃用に製作されておりません。

動作方向

水平・垂直どの方向も動作可能です。

錆び

生地はゴム、芯材は樹脂です。

ジャバラの選定方法

レール型番(レールの幅)を指定



レール型番から、OK2・OK3・オーダー品かを指定します。



・OK2

 レール幅が23未満の物

・OK3

 レール幅が23以上34未満の物

・オーダー品

 レール幅が34以上の物


レール芯間を指定

リニアガイドのレール芯間を指定します。



200・400

(上記以外はオーダー品)


ストローク又はmax~minを指定



ストロークまたはMAXを指定します。



【ストロークとは?】

ジャバラの移動量

MAX-MIN=ストローク



200・400・600・800・1000・1500・2000

FREE(指定の寸法)


折幅を指定

25・30

上記以外はオーダー品で対応できます。



ジャバラの高さを指定



ボールねじ・アクチュエータなどの高さを確認してジャバラの高さを指定します。


規格・価格

■OK2

型  式 対応レール

レール芯

(mm)

ストローク

(mm)

MIN~MAX

(mm)

ジャバラ高さ

(mm)

折幅

(mm)

価 格
OK2-200-200

SHS15/SHS20

SSR15/SSR20

EPF15

SRG15/SRG20

HSR15/HSR20

SR15/SR20

200 200 40~240

53

63

83

25 ¥19,000
OK2-200-400 400 80~480 ¥22,000
OK2-200-600 600 100~700 ¥26,000
OK2-200-800 800 120~920 ¥29,000
OK2-200-1000 1000 160~1160 ¥33,000
OK2-200-1500 1500 220~1720 ¥45,000
OK2-200-2000 2000 280~2280 ¥55,000
型  式 対応レール

レール芯

(mm)

ストローク

(mm)

MIN~MAX

(mm)

ジャバラ高さ

(mm)

折幅

(mm)

価 格
OK2-400-200

SHS15/SHS20

SSR15/SSR20

EPF15

SRG15/SRG20

HSR15/HSR20

SR15/SR20

400 200 40~240

58

68

88

30 ¥24,000
OK2-400-400 400 80~480 ¥25,000
OK2-400-600 600 100~700 ¥31,000
OK2-400-800 800 120~920 ¥36,000
OK2-400-1000 1000 160~1160 ¥41,000
OK2-400-1500 1500 220~1720 ¥51,000
OK2-400-2000 2000 280~2280 ¥61,000

■OK3

型  式 対応レール

レール芯

(mm)

ストローク

(mm)

MIN~MAX

(mm)

ジャバラ高さ

(mm)

折幅

(mm)

価 格
OK3-200-200

SHS25/SHS30

SSR25/SSR30

SVR25/SVR30

SRG25/SRG30

HSR25/HSR30

SR25/SR30

NR25/NR30

NRS25/NRS30

200 200 40~240

58

73

93

25 ¥19,000
OK3-200-400 400 80~480 ¥22,000
OK3-200-600 600 100~700 ¥26,000
OK3-200-800 800 120~920 ¥29,000
OK3-200-1000 1000 160~1160 ¥33,000
OK3-200-1500 1500 220~1720 ¥45,000
OK3-200-2000 2000 280~2280 ¥55,000
型  式 対応レール

レール芯

(mm)

ストローク

(mm)

MIN~MAX

(mm)

ジャバラ高さ

(mm)

折幅

(mm)

価 格
OK3-400-200

SHS25/SHS30

SSR25/SSR30

SVR25/SVR30

SRG25/SRG30

HSR25/HSR30

SR25/SR30

NR25/NR30

NRS25/NRS30

400 200 40~240

63

78

98

30 ¥24,000
OK3-400-400 400 80~480 ¥25,000
OK3-400-600 600 100~700 ¥31,000
OK3-400-800 800 120~920 ¥36,000
OK3-400-1000 1000 160~1160 ¥41,000
OK3-400-1500 1500 220~1720 ¥51,000
OK3-400-2000 2000 280~2280 ¥61,000

図面をダウンロードして寸法等を記入して、メールまたはFAXでご連絡ください。

お見積りいたします。



内容を確認していただき問題なければご注文ください。

図面ダウンロード

対応レール例

SHS15/SHS20

SSR15/SSR20

EPF15

SRG15/SRG20

HSR15/HSR20

SR15/SR20

対応レール例

SHS25/SHS30

SSR25/SSR30

SVR25/SVR30

SRG25/SRG30

HSR25/HSR30

SR25/SR30

NR25/NR30

NRS25/NRS30



納期

【納期目安】1~2週間
