平型 折りタイプ 規格品


平型ジャバラ 折りタイプ
平型ジャバラ 折りタイプ

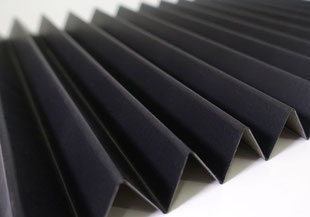

平型ジャバラ
折ジャバラ
平型ジャバラ SHタイプ レール収納時

平型ジャバラ
平型ジャバラ
平型ジャバラ

用途

開口部・蓋(フタ)として様々な対象の保護に使用します。

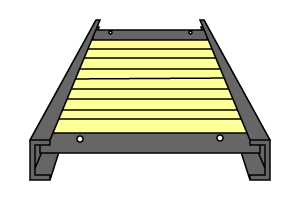

ガイドレールの中にジャバラを通すタイプです。



特徴

防塵、安全対策、開口部の蓋に使用できます。

上下水平使用が可能です。(コの字のレールが必要です)



材質

生地 :CSMゴムクロス、CRゴムクロス

取付板:SUS304




ジャバラの選定方法


ジャバラ幅を指定

シートの幅を指定します。

幅100・200・300・400・500・600・700・800・900・990

上記以外はオーダー品で対応できます。



ストローク又はMAX~MINのを指定

ストロークまたはMAXを指定します。

【ストロークとは?】

 ジャバラの移動量

 MAX-MIN=ストローク

 200・400・600・800・1000・1500・FREE(指定の寸法)



折幅を指定

20・30・35

上記以外はオーダー品で対応できます。



シートを指定

生     地:CSMゴムクロス・CRゴムクロス・他

生地の色:黒、白

芯     材:ポリエステルフィルム

取  付  板:SUS(鉄・アルミ・他・製作可能)

P  V  C:SUS・鉄・アルミ・他・製作可能)

シートの厚みを変更したい場合は図面に手書きで記入していただき見積もり依頼いただければ対応いたします。



取付板の形状を指定

取付板が通常タイプ・ねじ逃げタイプかを指定します。

通常タイプ

ねじ逃げタイプ


サイズ・価格

通常タイプ

SH200

型式

ジャバラ幅

〔mm〕

ストローク

〔mm〕

MIN

〔mm〕

MAX

〔mm〕

折幅 価 格
1個 2~4個 5~10個 11~20個
SH200-100-20 200 100





20


SH200-100-25 200 100     25
SH200-100-30 200 100     30




SH200-100-35 200 100     35
SH200-200-20 200 200

32

232

20

@14,000-
SH200-200-25 200 200 29 229 25 @14,000-
SH200-200-30 200 200 27 227 30 @14,000-
SH200-200-35 200 200 24 224 35 @14,000-
SH200-300-20 200 300





20


SH200-300-25 200 300     25

@15,000-


SH200-300-30 200 300     30
SH200-300-35 200 300     35
SH200-400-20 200 400

54

454

20

@16,000-
SH200-400-25 200 400 48 448 25 @16,000-
SH200-400-30 200 400 44 444 30 @16,000-
SH200-400-35 200 400 39 439 35 @16,000-
SH200-500-20 200 500     20
SH200-500-25 200 500     25
SH200-500-30 200 500     30
SH200-500-35 200 500     35
SH200-600-20 200 600

76

676

20

@19,000-
SH200-600-25 200 600 68 668 25 @18,000-
SH200-600-30 200 600 58 658 30 @18,000-
SH200-600-35 200 600 53 653 35 @17,000-
SH200-700-20 200 700     20
SH200-700-25 200 700     25
SH200-700-30 200 700     30
SH200-700-35 200 700     35
SH200-800-20 200 800 98 898 20 @21,000-
SH200-800-25 200 800 87 887 25 @20,000-
SH200-800-30 200 800 75 875 30 @19,000-
SH200-800-35 200 800 65 865 35 @18,000-
SH200-900-20 200 900     20
SH200-900-25 200 900     25
SH200-900-30 200 900     30
SH200-900-35 200 900     35
SH200-1000-20 200 1000

120

1120

20

@22,000-


SH200-1000-25 200 1000 106 1106 25 @21,000-
SH200-1000-30 200 1000 92 1092 30 @20,000-
SH200-1000-35 200 1000 80 1080 35 @19,000-
SH200-1500-20 200 1500

175

1675

20

@27,000-


SH200-1500-25 200 1500 154 1654 25 @25,000-
SH200-1500-30 200 1500 130 1630 30 @24,000-
SH200-1500-35 200 1500 113 1630 35 @22,000-
SH200-2000-20 200 2000

230

2230

20

@33,000-
SH200-2000-25 200 2000 202 2202 25 @33,000-
SH200-2000-30 200 2000 171 2171 30 @28,000-
SH200-2000-35 200 2000 135 2135 35 @25,000-

SH400

型式

ジャバラ幅

〔mm〕

ストローク

〔mm〕

MIN

〔mm〕

MAX

〔mm〕

折幅 価 格
1個 2~4個 5~10個 11~20個
SH400-100-20 200 100





20


SH400-100-25 200 100     25
SH400-100-30 200 100     30




SH400-100-35 200 100     35
SH400-200-20 200 200

32

232

20

@16,000-
SH400-200-25 200 200 29 229 25 @16,000-
SH400-200-30 200 200 27 227 30 @16,000-
SH400-200-35 200 200 24 224 35 @16,000-
SH400-300-20 200 300





20


SH400-300-25 200 300     25
SH400-300-30 200 300     30
SH400-300-35 200 300     35
SH400-400-20 200 400

54

454

20

@19,000-
SH400-400-25 200 400 48 448 25 @19,000-
SH400-400-30 200 400 44 444 30 @19,000-
SH400-400-35 200 400 39 439 35 @19,000-
SH400-500-20 200 500     20
SH400-500-25 200 500     25
SH400-500-30 200 500     30
SH400-500-35 200 500     35
SH400-600-20 200 600

76

676

20

@21,000-
SH400-600-25 200 600 68 668 25 @21,000-
SH400-600-30 200 600 58 658 30 @20,000-
SH400-600-35 200 600 53 653 35 @20,000-
SH400-700-20 200 700     20
SH400-700-25 200 700     25
SH400-700-30 200 700     30
SH400-700-35 200 700     35
SH400-800-20 200 800 98 898 20 @23,000-
SH400-800-25 200 800 87 887 25 @23,000-
SH400-800-30 200 800 75 875 30 @22,000-
SH400-800-35 200 800 65 865 35 @22,000-
SH400-900-20 200 900     20
SH400-900-25 200 900     25
SH400-900-30 200 900     30
SH400-900-35 200 900     35
SH400-1000-20 200 1000

120

1120

20

@25,000-


SH400-1000-25 200 1000 106 1106 25

@25,000-


SH400-1000-30 200 1000 92 1092 30 @24,000-
SH400-1000-35 200 1000 80 1080 35 @23,000-
SH400-1500-20 200 1500

175

1675

20

@31,000-


SH400-1500-25 200 1500 154 1654 25 @31,000-
SH400-1500-30 200 1500 130 1630 30 @30,000-
SH400-1500-35 200 1500 113 1630 35 @28,000-
SH400-2000-20 200 2000

230

2230

20

@37,000-
SH400-2000-25 200 2000 202 2202 25 @37,000-
SH400-2000-30 200 2000 171 2171 30 @36,000-
SH400-2000-35 200 2000 135 2135 35 @33,000-

ねじ逃げタイプ

図面ダウンロード

SHシリーズ

SH-Nシリーズ


納期

【納期目安】1~2週間程度(実働)
