平型ジャバラ PPタイプ 規格品

平型 PPタイプ 規格品


これまでの規格品との違い

製作工程の見直しで、短納期を実現!

・製作工程の効率化を図り、これまで14日程度かかっていた納期を大幅に短縮し、受注から3日での出荷が可能になりました。

・取付板の穴を楕円形にすることで、取付け位置のクリアランスに余裕を持たせることが出来ました。



※ご注文に際し、予め下記をご確認ください。

(注1)取付板は付属されておりますが、ジャバラ本体とは別々で納品します。下記の動画をご参考に組み立ててください。

(注2)ジャバラ幅によって穴数が異なります。

平型ジャバラ PPタイプ

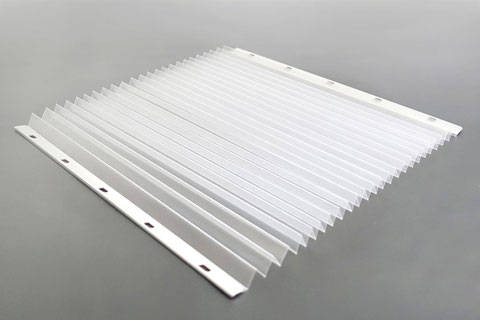

平型ジャバラ PPタイプ(半透明)

平型ジャバラ PPタイプ(黒)
平型ジャバラ PPタイプ(黒)

用途

開口部の蓋(フタ)として様々な対象の保護に使用します。

ガイドレールの中にジャバラを通すタイプです。



材質

シート:ポリプロピレン

取付板:SUS

シートの色: 半透明 0.15mm

       黒 0.20mm




特徴

軽量で水、薬品、油に強く防塵としても機能します。

熱に弱く、引っ張り過ぎてしまうと伸びて戻らなくなってしまうことがありますが、安価で短納期、また見た目の良さもあり食品加工の機械で多く使用されます。小さな隙間に最適です。

ジャバラの選定方法

ジャバラ幅を指定


ジャバラの幅を指定します。

幅: 100・150・200・250・300・350・400・450・500・550



※上記以外はオーダー品で対応します。

ストローク又はmax~MIN・折幅を指定

ストロークまたはMAXを指定します。



【ストロークとは?】

 ジャバラの移動量

 MAX-MIN=ストローク

 100・200・300・400・500・600・700・800・900・1000



 ※上記以外はオーダー品で対応します。


折り幅(ピッチ)を指定

ジャバラ折幅(ピッチ)

10・12・15・20・25・30



※上記以外はオーダー品で対応します。



サイズ・価格

▼HPシリーズ価格(半透明)

折り幅(ピッチ) ジャバラ幅(W) ストローク   価 格

10

12

15

20

25

30

100・150  100・200・300・400・500 ¥2,700
600・700・800・900・1000 ¥3,400
200・250  100・200・300・400・500 ¥3,500
600・700・800・900・1000 ¥4,100
300  100・200・300・400・500 ¥3,800
600・700・800・900・1000 ¥4,400
350 100・200・300・400・500 ¥4,400
600・700・800・900・1000 ¥5,400
400・450 100・200・300 ¥4,700

400・500

¥5,200

600・700・800・900・1000

¥6,200
500・550

100・200・300

¥5,300

400・500

¥6,000

600・700・800・900・1000

¥8,800

▼HPBシリーズ価格(黒)

折り幅(ピッチ) ジャバラ幅(W) ストローク   価 格

10

12

15

20

25

30

100・150 100・200・300・400・500 ¥2,800
600・700・800・900・1000 ¥3,400
200 100・200・300・400・500 ¥3,200
600・700・800・900・1000 ¥3,900
250・300 100・200・300・400・500 ¥3,900
600・700・800・900・1000 ¥4,800
350 100・200・300・400・500 ¥4,700
600・700・800・900・1000 ¥6,000
400・450 100・200・300 ¥4,900

400・500

¥5,600

600・700・800・900・1000

¥6,900
500・550

100・200・300

¥5,500

400・500

¥6,400

600・700・800・900・1000

¥9,800

図面ダウンロード


納期

【納期目安】3日(3営業日)

      ※当日12時(正午)までのご注文確定(正午までに注文書受領)で、翌々日に出荷します。

       例)月曜日12時(正午)までに受注が確定した場合、水曜日に出荷します。

         金曜日12時(正午)までに受注が確定した場合、翌週火曜日に出荷します。

      ※1日の出荷可能数を超えた場合は、3日以上かかる場合がございます。予めご了承ください。
