平型ジャバラ 成形品タイプ 規格品

平型 成形品タイプ(オレフィン)規格品


これまでの規格品との違い

製作工程の見直しを行い大幅な

価格の引き下げと、製作サイズの

限定化で短納期を実現!



・取付板の穴を楕円形にすることで、取付け位置のクリアランスに余裕を持たせることが出来ました。

・規格品のサイズ内であれば、上下・水平での使用が可能です。

・生地のオレフィンは柔らかくしなやかで縮みの抵抗も少なく、ガイドレールから飛び出しにくいので安定した稼働が期待出来ます。



※ご注文に際し、予め下記をご確認ください。

(注1)取付板は付属されておりますが、ジャバラ本体とは別々で納品します。下記の動画をご参考に組み立ててください。

(注2)ジャバラ幅によって穴数が異なります。

(注3)折り幅(ピッチ)によって、ジャバラ幅の上限が異なります。

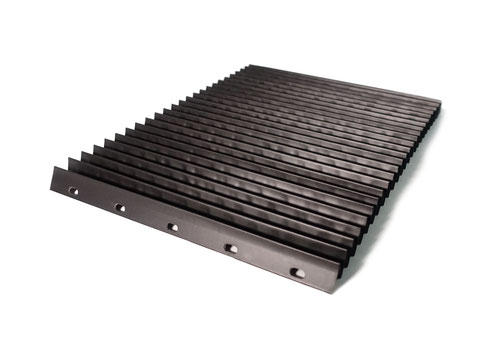

平型ジャバラ 成形品タイプ
平型ジャバラ 成形品タイプ(オレフィン)

平型ジャバラ 成形品タイプ
平型ジャバラ 成形品タイプ
平型ジャバラ 成形品タイプ

用途

開口部の蓋(フタ)として様々な対象の保護に使用します。

ガイドレールの中にジャバラを通すタイプです。



特徴

・防塵、安全対策、開口部の蓋にとして様々な対象を保護する

 ジャバラカバーです。

・形状記憶特性が良いため、上下水平使用が可能です。

・耐候性に優れていいます。



※両端にジャバラを押さえるガイドが必要です。

材質

生地 :オレフィン(EMMA樹脂)0.3mm

取付板:SUS その他




折ジャバラ(平)成形タイプ 規格品のスペック

項目 評価 備考
耐水性

水がかかっても問題ありません。

耐油

機械油、クーラントに対する性能は良いです。

粉じん



生地にコーティングがされております。

粉じんに対して有効です。

耐熱性・耐寒性

×

0℃~70℃程度の範囲でご使用ください。

不燃性・難燃性

×

本製品は不燃・難燃用に製作されておりません。

動作方向

水平・垂直どの方向も動作可能です。

錆び

生地はゴムです。

 耐候性

塩水などに対し強さを発揮します。

ジャバラの選定方法


ジャバラ幅を指定

ジャバラの幅を指定します。

幅100・150・200・250・300・350・400・450・500



※折り幅(ピッチ)によってジャバラ幅の上限が異なります。

 ご注意ください。



※上記以外はオーダー品で対応できます。

▼折り幅ごとのジャバラ幅の上限

折り幅(ピッチ) ジャバラ幅の上限
10  350mmまで
12 400mmまで
15 450mmまで
20・25・30・35・40

500mmまで可能


ストローク又はMAX~MINを指定

ストロークまたはMAXを指定します。



【ストロークとは?】

 ジャバラの移動量

 MAX - MIN = ストローク

 100・200・300・400・500・600・700・800・900・1000



折幅(ピッチ)を指定

ジャバラ折幅(ピッチ)

10・12・15・20・25・30・35・40

上記以外はご相談ください。



サイズ・価格

・下記の表をご参照のうえ、価格をご確認ください。



        ▼HCEシリーズ価格

図面ダウンロード

納期

【納期目安】3日(3営業日)

      ※当日12時(正午)までのご注文確定(正午までに注文書受領)で、翌々日に出荷します。

       例)月曜日12時(正午)までに受注が確定した場合、水曜日に出荷します。

         金曜日12時(正午)までに受注が確定した場合、翌週火曜日に出荷します。

      ※1日の出荷可能数を超えた場合は、3日以上かかる場合がございます。予めご了承ください。
