丸型ジャバラ 高周波タイプ オーダー品

丸型 高周波タイプ オーダーメイド品

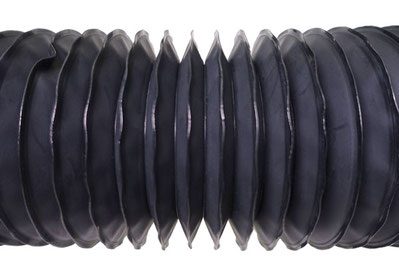

丸型ジャバラ 高周波タイプ
丸型ジャバラ 高周波タイプ
丸型ジャバラ 高周波タイプ
丸型ジャバラ 高周波タイプ

用途

ボールねじ、シリンダーロッド、ボールスプライン、スプラインなど軸のカバーで使用します。



特徴

①芯材が無くドーナツ型の生地を高周波溶着して製作します。

② MINが良く縮みます。

③ 外径と内径の差が大きいほどMINの縮みが良いです。

④低反発・低発塵のため、クリーンルームでの使用に適して

 います。

基本材質

生 地:ウレタンシート t0.2 t0.3 t0.4

取付板:SUS・他

中間板:ポリカーボネイト・PVC・他




① 材質が環境に合わない場合は、縫いタイプがお薦めです。

    ミシン縫いになりますが、さまざまな生地が選択できます。



② 基本的に生地のコシのみで形を保持していますので、

  MAX 1000mm以上になると形を維持するのが困難に

  なり、機能面、耐久性等で問題が生じる可能性があり

    ます。

  条件によってリング入りタイプをおすすめする場合が

    あります。



③ 製作可能範囲 外径φ200以下です。



▶丸型ジャバラ 縫いタイプはこちら


サイズ・価格

丸ジャバラ 高周波タイプ 規格品

 品番  ストローク  MIN~MAX  中間板

エアー穴

個数

エアー穴

有無

 価格[¥/個]
   1個      2~4個     5~10個    11~20個
 WMFF-100 100 13~113 0 4 □有□無

 @-

 @-  @-  @-
 WMFFー200 200 19~219 0 4 □有□無  @-  @-  @-  @-
WMFF-300 300 26~326 0 6
 WMFFー400 400 35~435 1 6 □有□無  @-  @-  @-  @-
WMFF-500 500 41~541 1 8
 WMFFー600 600 56~656 1 12 □有□無  @-  @-  @-  @-
WMFF-700 700 64~764 1 12
WMFFー800 800 73~873 2 12 □有□無 @- @- @- @-
WMFF-900 900 78~978 2 16
 WMFFー1000 1000  85~1085 2 16 □有□無  @-  @-  @-  @-
WMFFーFREE お客様記入 お客様記入 お客様記入 お客様記入 □有□無 要見積もり

図面ダウンロード

お見積りは下記図面をダウンロードいただき、必要事項をご記入の上、FAXまたはメールでご連絡ください。

ご不明点がありましたらお気軽にお問い合わせください。

取付板~取付板

取付板~バンド締め

バンド締め


カスタム

図面の仕様をベースに寸法を変更したい、取付板など材質を変更したい等も可能です。

お問い合わせフォームもしくは、ご要望をご記入の上、メールまたはFAXでご連絡ください。



お問い合わせフォーム

図面等の添付がある場合はメールまたはFAXでお送りください。

メモ: * は入力必須項目です
