丸型ジャバラ リング入りタイプ 新規格品

丸型ジャバラ リング入りタイプ <新規格品>


これまでの規格品との違い

これまで2週間程度かかっていた納期を、



受注から出荷まで3日に短縮!!



※価格の変更はありません。

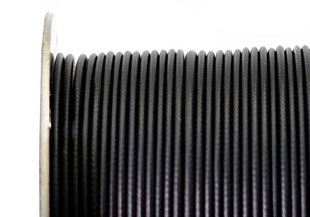

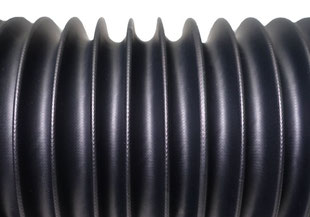

 ・ジャバラの谷部分に発生するシワを極力なくすため、ジャバラの山と山の間隔(ピッチ)を狭くし、よりシワの少ないジャバラに

  仕上げました。

 ・口元の径を各タイプとも3種類に絞ることと、これまで選択式だったエアー穴と中間板(注)の有無を全て「有り」とすることで

  製作を効率化し、受注から出荷まで3日という短納期を実現しました。

  (注)中間板は、ストロークが300mm以上のジャバラに組み込まれています。詳細は規格表をご確認ください。

丸型ジャバラ リング入りタイプ
丸型ジャバラ リング入りタイプ

丸型ジャバラ リング入りタイプ
丸型ジャバラ リング入りタイプ
丸型ジャバラ リング入りタイプ

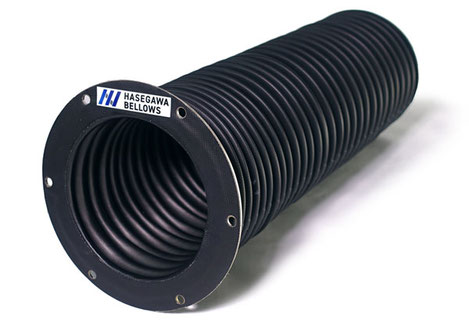

※写真の材質は「ウレタン塩ビクロス」です。

ボールねじ、シリンダー、リニアシャフト、スライドシャフトなどを守る

丸型ジャバラの決定版!

用途

ボールねじ、シリンダーロッド、ボールスプライン、スプラインなど軸のカバーで使用します。

材質

生 地: ウレタン塩ビクロス

リング: SUS

取付板: SUS

中間板: 樹脂

バンド: SUS(MBB・MFBに付属しています)


特徴

丸型ジャバラ 規格品のスペック

項  目 評価 備  考
耐水性

・水がかかっても問題ありませんが、水没してしまうと水が浸入します。

耐油

・機械油、クーラントに対する性能に優れています。

※弊社機械室の掃除機ホースに使用しましたが、割れや硬化はありません

 でした。

粉じん

・生地にコーティングがされております。

・粉塵に対して有効です。

耐熱性・耐寒性

×

・生地はウレタンと塩ビの混合です。

・0℃~60℃程度の範囲でご使用ください。

不燃性・難燃性

×

・本製品は不燃・難燃用ではございません。

圧力 △×

・陰圧(-)がかかる場合:

 少しの陰圧であれば問題ありません。

・陽圧(+)がかかる場合:

 陽圧がかかると生地が膨らみ芯材のリングが脱落します。

動作方向

・水平、垂直どの方向でも動作可能です。

錆び

・生地は樹脂、リングおよび取付板はSUSです。

クリーンルーム

・レベルによりますが糸から発塵があります。

・生地の断面と縫製部分で糸露出します。

・取付板タイプは縫製個所が無いので生地の断面部分のみになります。

・丸型のジャバラでは安価なタイプです。

・動きもしなやかで各特性も良好です。

規格品をベースにカスタマイズ することも可能です。

ジャバラの選定

①タイプ ②軸 径 ③口 元 ④ストローク

MFF

MFB

MBB



~φ15

~φ20

~φ25

~φ32

~φ40

~φ50

~φ15

~φ20

~φ25

~φ30

~φ32

~φ35

~φ40

~φ42

~φ45

~φ50

~φ52

~φ55

~φ65

~φ80

 FREE

100

200

300

400

500

600

700

800

900

1000

FREE



① 取付タイプを指定

MFF 取付板タイプ
MFF 取付板タイプ

MFFタイプの規格表・価格表は

こちらから

MFB 取付板-帽子タイプ
MFB 取付板-帽子タイプ

MFBタイプの規格表・価格表は

こちらから

MBB 帽子タイプ
MBB 帽子タイプ

MBBタイプの規格表・価格表は

こちらから


② カバーする軸径を指定

~φ15 ~φ20 ~φ25 ~φ32 ~φ40 ~φ50

③ 口元の径を指定(MFB・MBB)

MFF 取付板タイプ
MFF 取付板タイプ

MFFタイプは口元指定がありません


■指定可能な口元径(MFB・MBBタイプ共通)

軸径 口元径(指定)
φ15 φ15 φ25 φ35 FREE
φ20 φ20 φ30 φ40 FREE
φ25 φ25 φ35 φ45 FREE
φ32 φ32 φ45 φ55 FREE
φ40 φ40 φ52 φ65 FREE
φ50 φ50 φ65 φ80 FREE

④ MAX~MIN・ストロークを指定

【ストロークとは?】

 ジャバラの移動量です。

 MAX-MIN=ストローク



 100・200・300・400・500・600

 700・800・9000・1000

 FREE(指定の寸法)

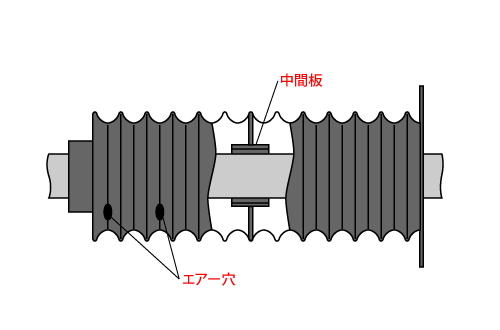

エアー穴・中間板について

中間板・エアー穴

【中間板とは?】

 ジャバラの垂れを防止する板です。

 中間板はストロークが300mm以上のジャバラに組み込まれて

  います。詳細は規格表をご確認ください。

【エアー穴とは?】

 ジャバラにあける空気の逃げ穴です。

 伸縮させた際、ジャバラ内部が密閉状態になる

 場合はエアー穴を設けます。



 エアー穴は内側からメッシュ加工されており、

 粉塵等の浸入を防ぎます。


規格・価格

▼MFF15A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格

φ15 MFF15A-100 30 130 100 0個 2個 φ50 φ17

4-φ5

P.C.D.60

φ70   ¥8,800
MFF15A-200 50 250 200 0個 2個   ¥9,200
MFF15A-300 75 375 300

1個

4個 ¥10,600
MFF15A-400 105 505 400 1個 4個 ¥12,000
MFF15A-500 130 630 500 1個 4個 ¥13,500
MFF15A-600 150 750 600 2個 8個 ¥15,000
MFF15A-700 180 880 700 2個 8個 ¥17,400
MFF15A-800 210 1010 800 3個 8個 ¥19,800
MFF15A-900 235 1135 900 3個 8個 ¥20,900
MFF15A-1000 260 1260 1000 4個 8個 ¥22,000
MFF15A-FREE

▼MFF20A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ20 MFF20A-100 30 130 100 0個 2個 φ59 φ22

6-φ5

P.C.D.70

φ80   ¥9,000
MFF20A-200 50 250 200 0個 2個   ¥9,400
MFF20A-300 75 375 300 1個 4個 ¥10,800
MFF20A-400 95 495 400 1個 4個 ¥12,200
MFF20A-500 110 610 500 1個 4個 ¥13,750
MFF20A-600 150 750 600 2個 8個 ¥15,300
MFF20A-700 165 865 700 2個 8個 ¥17,750
MFF20A-800 180 980 800 3個 8個 ¥20,200
MFF20A-900 200 1100 900 3個 8個 ¥21,300
MFF20A-1000 220 1220 1000 4個 8個 ¥22,400
MFF20A-FREE

▼MFF25A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ25 MFF25A-100 30 130 100 0個 2個

φ70

φ28

6-φ5

P.C.D.80

φ90

  ¥9,100
MFF25A-200 50 250 200 0個 2個   ¥9,500
MFF25A-300 75 375 300 1個 4個

¥11,050

MFF25A-400 95 495 400 1個 4個 ¥12,600
MFF25A-500 110 610 500 1個 4個 ¥14,050
MFF25A-600 150 750 600 2個 8個 ¥15,500
MFF25A-700 175 875 700 2個 8個 ¥17,900
MFF25A-800 200 1000 800 3個 8個 ¥20,300
MFF25A-900 220 1120 900 3個 8個

¥21,600

MFF25A-1000 240 1240 1000 4個 8個 ¥22,900
MFF25A-FREE

▼MFF32A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ32 MFF32A-100 30 130 100 0個 2個 φ75 φ35

6-φ5

P.C.D.85

φ95   ¥9,100
MFF32A-200 50 250 200 0個 2個   ¥9,500
MFF32A-300 75 375 300 1個 4個 ¥11,050
MFF32A-400 95 495 400 1個 4個 ¥12,600
MFF32A-500 110 610 500 1個 4個 ¥14,050
MFF32A-600 150 750 600 2個 8個 ¥15,500
MFF32A-700 170 870 700 2個 8個 ¥17,900
MFF32A-800 190 990 800 3個 8個 ¥20,300
MFF32A-900 205 1105 900 3個 8個 ¥21,600
MFF32A-1000 220 1220 1000 4個 8個 ¥22,900
MFF32A-FREE

▼MFF40A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ40 MFF40A-100 25 125 100 0個 2個 φ94 φ44

6-φ5

P.C.D.105

φ115   ¥9,200
MFF40A-200 45 250 200 0個 2個   ¥9,700
MFF40A-300 65 365 300 1個 4個 ¥11,350
MFF40A-400 90 490 400 1個 4個 ¥13,000
MFF40A-500 105 605 500 1個 4個 ¥14,500
MFF40A-600 130 730 600 2個 8個 ¥16,000
MFF40A-700 155 855 700 2個 8個 ¥18,550
MFF40A-800 180 980 800 3個 8個 ¥21,100
MFF40A-900 195 1100 900 3個 8個 ¥22,500
MFF40A-1000 210 1220 1000 4個 8個 ¥23,900
MFF40A-FREE

▼MFF50A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ50 MFF50A-100 25 125 100 0個 2個 φ110 φ55

6-φ5

P.C.D.120

φ130   ¥9,200
MFF50A-200 45 245 200 0個 2個   ¥9,700
MFF50A-300 65 365 300 1個 4個 ¥11,350
MFF50A-400 80 480 400 1個 4個 ¥13,000
MFF50A-500 100 600 500 1個 4個 ¥14,500
MFF50A-600 130 730 600 2個 8個 ¥16,000
MFF50A-700 145 845 700 2個 8個 ¥18,550
MFF50A-800 160 960 800 3個 8個 ¥21,100
MFF50A-900 185 1090 900 3個 8個 ¥22,500
MFF50A-1000 210 1220 1000 4個 8個 ¥23,900
MFF50A-FREE

▼MFB15A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格

φ15 MFB15A-100 30 130 100 0個 2個 φ50 φ17

4-φ5

P.C.D.60

φ70   ¥8,000
MFB15A-200 50 250 200 0個 2個   ¥8,400
MFB15A-300 75 375 300

1個

4個   ¥9,800
MFB15A-400 105 505 400 1個 4個 ¥11,200
MFB15A-500 130 630 500 1個 4個 ¥12,700
MFB15A-600 150 750 600 2個 8個 ¥14,200
MFB15A-700 180 880 700 2個 8個 ¥16,625
MFB15A-800 210 1010 800 3個 8個 ¥19,050
MFB15A-900 235 1135 900 3個 8個 ¥20,150
MFB15A-1000 260 1260 1000 4個 8個 ¥21,250
MFB15A-FREE

▼MFB20A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ20 MFB20A-100 30 130 100 0個 2個 φ59 φ22

6-φ5

P.C.D.70

φ80   ¥8,200
MFB20A-200 50 250 200 0個 2個   ¥8,600
MFB20A-300 75 375 300 1個 4個 ¥10,000
MFF20A-400 95 495 400 1個 4個 ¥11,400
MFB20A-500 110 610 500 1個 4個 ¥12,950
MFB20A-600 150 750 600 2個 8個 ¥14,500
MFB20A-700 165 865 700 2個 8個 ¥16,950
MFB20A-800 180 980 800 3個 8個 ¥19,400
MFB20A-900 200 1100 900 3個 8個 ¥20,500
MFB20A-1000 220 1220 1000 4個 8個 ¥21,600
MFB20A-FREE

▼MFB25A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ25 MFB25A-100 30 130 100 0個 2個

φ70

φ28

6-φ5

P.C.D.80

φ90

  ¥8,400
MFB25A-200 50 250 200 0個 2個   ¥8,850
MFB25A-300 75 375 300 1個 4個

¥10,400

MFB25A-400 95 495 400 1個 4個 ¥11,950
MFB25A-500 110 610 500 1個 4個 ¥13,400
MFF25A-600 150 750 600 2個 8個 ¥14,850
MFB25A-700 175 875 700 2個 8個 ¥17,250
MFB25A-800 200 1000 800 3個 8個 ¥19,650
MFB25A-900 220 1120 900 3個 8個

¥20,950

MFB25A-1000 240 1240 1000 4個 8個 ¥22,250
MFB25A-FREE

▼MFB32A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ32 MFB32A-100 30 130 100 0個 2個 φ75 φ35

6-φ5

P.C.D.85

φ95   ¥8,400
MFB32A-200 50 250 200 0個 2個   ¥8,850
MFB32A-300 75 375 300 1個 4個 ¥10,400
MFB32A-400 95 495 400 1個 4個 ¥11,950
MFB32A-500 110 610 500 1個 4個 ¥13,400
MFB32A-600 150 750 600 2個 8個 ¥14,850
MFB32A-700 170 870 700 2個 8個 ¥17,250
MFB32A-800 190 990 800 3個 8個 ¥19,650
MFB32A-900 205 1105 900 3個 8個 ¥20,950
MFB32A-1000 220 1220 1000 4個 8個 ¥22,250
MFB32A-FREE

▼MFB40A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ40 MFB40A-100 25 125 100 0個 2個 φ94 φ44

6-φ5

P.C.D.105

φ115   ¥8,500
MFB40A-200 45 250 200 0個 2個   ¥9,050
MFB40A-300 65 365 300 1個 4個 ¥10,700
MFB40A-400 90 490 400 1個 4個 ¥12,250
MFB40A-500 105 605 500 1個 4個 ¥13,850
MFB40A-600 130 730 600 2個 8個 ¥15,350
MFB40A-700 155 855 700 2個 8個 ¥17,900
MFB40A-800 180 980 800 3個 8個 ¥20,450
MFB40A-900 195 1100 900 3個 8個 ¥21,850
MFB40A-1000 210 1220 1000 4個 8個 ¥23,250
MFB40A-FREE

▼MFB50A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ50 MFB50A-100 25 125 100 0個 2個 φ110 φ55

6-φ5

P.C.D.120

φ130   ¥8,500
MFB50A-200 45 245 200 0個 2個   ¥9,050
MFB50A-300 65 365 300 1個 4個 ¥10,700
MFB50A-400 80 480 400 1個 4個 ¥12,350
MFB50A-500 100 600 500 1個 4個 ¥13,850
MFB50A-600 130 730 600 2個 8個 ¥15,350
MFB50A-700 145 845 700 2個 8個 ¥17,900
MFB50A-800 160 960 800 3個 8個 ¥20,450
MFB50A-900 185 1090 900 3個 8個 ¥21,850
MFB50A-1000 210 1220 1000 4個 8個 ¥23,250
MFB50A-FREE

▼MBB15A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格

φ15 MBB15A-100 30 130 100 0個 2個 φ50 φ17 なし なし   ¥7,200
MBB15A-200 50 250 200 0個 2個   ¥7,600
MBB15A-300 75 375 300

1個

4個   ¥9,000
MBB15A-400 105 505 400 1個 4個 ¥10,400
MBB15A-500 130 630 500 1個 4個 ¥11,900
MBB15A-600 150 750 600 2個 8個 ¥13,400
MBB15A-700 180 880 700 2個 8個 ¥15,850
MBB15A-800 210 1010 800 3個 8個 ¥18,300
MBB15A-900 235 1135 900 3個 8個 ¥19,400
MBB15A-1000 260 1260 1000 4個 8個 ¥20,500
MBB15A-FREE

▼MBB20A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ20 MBB20A-100 30 130 100 0個 2個 φ59 φ22

なし

なし   ¥7,400
MBB20A-200 50 250 200 0個 2個   ¥7,800
MBB20A-300 75 375 300 1個 4個   ¥9,200
MBB20A-400 95 495 400 1個 4個 ¥10,600
MBB20A-500 110 610 500 1個 4個 ¥12,150
MBB20A-600 150 750 600 2個 8個 ¥13,700
MBB20A-700 165 865 700 2個 8個 ¥16,150
MBB20A-800 180 980 800 3個 8個 ¥18,600
MBB20A-900 200 1100 900 3個 8個 ¥19,700
MBB20A-1000 220 1220 1000 4個 8個 ¥20,800
MBB20A-FREE

▼MBB25A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ25 MBB25A-100 30 130 100 0個 2個

φ70

φ28

なし なし   ¥7,700
MBB25A-200 50 250 200 0個 2個   ¥8,200
MBB25A-300 75 375 300 1個 4個

  ¥9,750

MBB25A-400 95 495 400 1個 4個 ¥11,300
MBB25A-500 110 610 500 1個 4個 ¥12,750
MBF25A-600 150 750 600 2個 8個 ¥14,200
MBB25A-700 175 875 700 2個 8個 ¥16,600
MBB25A-800 200 1000 800 3個 8個 ¥19,000
MBB25A-900 220 1120 900 3個 8個

¥20,300

MBB25A-1000 240 1240 1000 4個 8個 ¥21,600
MBB25A-FREE

▼MBB32A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ32 MBB32A-100 30 130 100 0個 2個 φ75 φ35 なし なし   ¥7,700
MBB32A-200 50 250 200 0個 2個   ¥8,200
MBB32A-300 75 375 300 1個 4個   ¥9,750
MBB32A-400 95 495 400 1個 4個 ¥11,300
MBB32A-500 110 610 500 1個 4個 ¥12,750
MBB32A-600 150 750 600 2個 8個 ¥14,200
MBB32A-700 170 870 700 2個 8個 ¥16,600
MBB32A-800 190 990 800 3個 8個 ¥19,000
MBB32A-900 205 1105 900 3個 8個 ¥20,300
MBB32A-1000 220 1220 1000 4個 8個 ¥21,600
MBB32A-FREE

▼MBB40A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ40 MBB40A-100 25 125 100 0個 2個 φ94 φ44 なし なし   ¥7,800
MBB40A-200 45 250 200 0個 2個   ¥8,400
MBB40A-300 65 365 300 1個 4個 ¥10,050
MBB40A-400 90 490 400 1個 4個 ¥11,700
MBB40A-500 105 605 500 1個 4個 ¥13,200
MBB40A-600 130 730 600 2個 8個 ¥14,700
MBB40A-700 155 855 700 2個 8個 ¥17,250
MBB40A-800 180 980 800 3個 8個 ¥19,800
MBB40A-900 195 1100 900 3個 8個 ¥21,200
MBB40A-1000 210 1220 1000 4個 8個 ¥22,600
MBB40A-FREE

▼MBB50A

軸径

(mm)

品 番

MIN

(mm)

MAX

(mm)

ストローク

(mm)

中間板 エアー穴

ジャバラ

外径

(mm)

中間

内径

(mm)

取付穴

フランジ

外径

(mm)

価 格
φ50 MBB50A-100 25 125 100 0個 2個 φ110 φ55

なし

なし   ¥7,800
MBB50A-200 45 245 200 0個 2個   ¥8,400
MBB50A-300 65 365 300 1個 4個 ¥10,500
MBB50A-400 80 480 400 1個 4個 ¥11,700
MBB50A-500 100 600 500 1個 4個 ¥13,200
MBB50A-600 130 730 600 2個 8個 ¥14,700
MBB50A-700 145 845 700 2個 8個 ¥17,250
MBB50A-800 160 960 800 3個 8個 ¥19,800
MBB50A-900 185 1090 900 3個 8個 ¥21,200
MBB50A-1000 210 1220 1000 4個 8個 ¥22,600
MBB50A-FREE

図面ダウンロード

MFFシリーズ

(取付板)

ダウンロード

MFBシリーズ

(取付板~バンド締め)

ダウンロード

MBBシリーズ

(バンド締め)

ダウンロード


納期

【納期目安】3日(3営業日)

      ※当日15時までのご注文で、翌々日に出荷します。

       例)月曜日15時までに受注が確定した場合、水曜日に出荷します。

         金曜日15時までに受注が確定した場合、翌週火曜日に出荷します。

      ※1日の出荷可能数を超えた場合は、3日以上かかる場合がございます。予めご了承ください。

お問い合わせフォーム

メモ: * は入力必須項目です

規格品をカスタマイズ

規格品の仕様をベースに寸法を変更したい、材質を変更したい等も可能です。

お気軽にご要望をお申し付けください。



<良くあるご要望>

ストロークの変更など



※旧規格品(エアー穴・中間板の有無を選びたい等)をご要望の場合は、オーダー品として対応致します。

 下記よりお問い合わせください。



 ▶丸型ジャバラ・リング入りオーダー品
