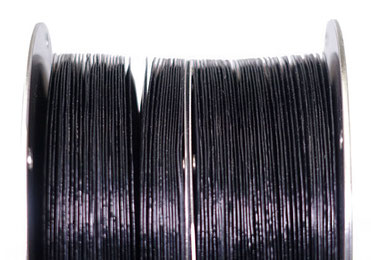

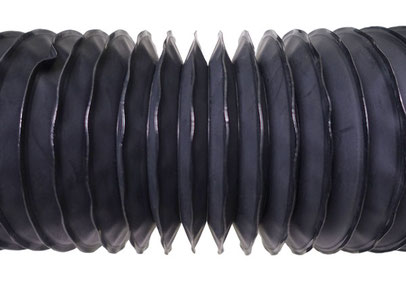

丸型ジャバラ 高周波タイプ 規格品

丸型 高周波タイプ 規格品


丸型ジャバラ 高周波タイプ
丸型ジャバラ 高周波タイプ

丸型ジャバラ 高周波タイプ
丸型ジャバラ 高周波タイプ

用途

ボールねじ、シリンダーロッド、ボールスプライン、スプラインなど軸のカバーで使用します。



特徴

芯材が無く、ドーナツ型の生地を高周波溶着して製作します。

MINがよく縮みます。

低反発・低発塵のため、クリーンルームでの使用に適しています。

材質

生 地:ウレタンシート

取付板:SUS(t1.5mm)

中間板:PVC




ジャバラの選定方法

① 取付のタイプは取付板タイプのみです。

WMFF取付板タイプ

② カバーする軸径を指定

~φ15 ~φ20 ~φ25 ~φ32 ~φ40 ~φ50



③ ストロークを指定

【ストロークとは?】

 ジャバラの移動量です。

 MAX-MIN=ストローク



 100・200・300・400・500・600・700・800・900・1000

 FREE(指定の寸法)

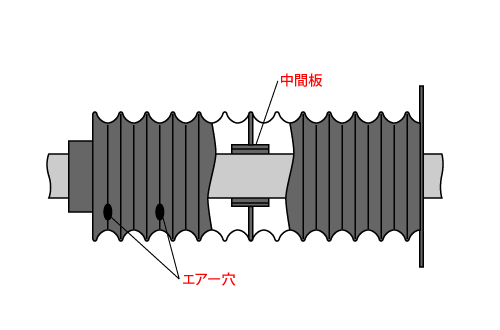

④ エアー穴・中間板の有無を指定

中間板・エアー穴

【中間板とは?】

 ジャバラの垂れ防止する板です。



【エアー穴とは?】

 ジャバラにあける空気の逃げ穴。

 伸縮させた際、ジャバラ内部が密閉状態になる場合は

 エアー穴を設けます。



 エアー穴は内側からメッシュ加工されており、粉塵等の浸入を

 防きます。




サイズ・価格

丸型ジャバラ 高周波タイプ 規格品

取付板タイプ 軸径φ15

品 番

ストローク

(mm)

MIN

(mm)

MAX

(mm)

中間板

個数

エアー穴

個数

エアー穴

有無

価 格
エアー穴あり エアー穴なし
WMFF15-100 100 13 113 0個 4個 □有□無   ¥7,800   ¥7,300
WMFF15-200 200 19 219 0個 4個 □有□無   ¥8,800   ¥8,300
WMFF15-300 300 26 326 0個 6個 □有□無   ¥9,800   ¥9,300
WMFF15-400 400 35 435 1個 6個 □有□無 ¥12,500 ¥12,000
WMFF15-500 500 41 541 1個 8個 □有□無 ¥14,100 ¥13,200
WMFF15-600 600 56 656 1個 12個 □有□無 ¥18,300 ¥17,300
WMFF15-700 700 64 764 1個 12個 □有□無 ¥19,400 ¥18,400
WMFF15-800 800 73 873 2個 12個 □有□無 ¥22,300 ¥20,900
WMFF15-900 900 78 978 2個 16個 □有□無 ¥23,300 ¥21,900
WMFF15-1000 1000 85 1085 2個 16個 □有□無 ¥24,600 ¥23,000

取付板タイプ 軸径φ20

品 番

ストローク

(mm)

MIN

(mm

MAX

(mm)

中間板

個数

エアー穴

個数

エアー穴

有無

価 格
エアー穴あり エアー穴なし
WMFF20-100 100

13

113

0個 4個 □有□無   ¥7,900   ¥7,400
WMFF20-200 200 19 219 0個 4個 □有□無   ¥8,900   ¥8,400
WMFF20-300 300 26 326 0個 6個 □有□無   ¥9,900   ¥9,400
WMFF20-400 400 35 435 1個 6個 □有□無 ¥12,600 ¥12,100
WMFF20-500 500 41 541 1個 8個 □有□無 ¥14,200 ¥13,300
WMFF20-600 600 56 656 1個 12個 □有□無 ¥18,400 ¥17,400
WMFF20-700 700 64 764 1個 12個 □有□無 ¥19,500 ¥18,500
WMFF20-800 800 73 873 2個 12個 □有□無 ¥22,400 ¥21,000
WMFF20-900 900 78 978 2個 16個 □有□無 ¥23,400 ¥22,000
WMFF20-1000 1000 85 1085 2個 16個 □有□無 ¥24,800 ¥23,200

取付板タイプ 軸径φ25

品 番

ストローク

(mm)

MIN

(mm)

MAX

(mm)

中間板

個数

エアー穴

個数

エアー穴

有無

価 格
エアー穴あり エアー穴なし
WMFF25-100 100 13 113 0個 4個 □有□無   ¥8,000   ¥7,500
WMFF25-200 200 19 219 0個 4個 □有□無    ¥9,200    ¥8,700
WMFF25-300 300 26 326 0個 6個 □有□無 ¥10,400   ¥9,900
WMFF25-400 400 35 435 1個 6個 □有□無 ¥13,350 ¥12,750
WMFF25-500 500 41 541 1個 8個 □有□無 ¥14,950 ¥13,950
WMFF25-600 600 56 656 1個 12個 □有□無 ¥19,050 ¥18,050
WMFF25-700 700 64 764 1個 12個 □有□無 ¥20,250 ¥19,350
WMFF25-800 800 73 873 2個 12個 □有□無 ¥23,300 ¥21,900
WMFF25-900 900 78 978 2個 16個 □有□無 ¥24,300 ¥22,800
WMFF25-1000 1000 85 1085 2個 16個 □有□無 ¥25,600 ¥24,100

取付板タイプ 軸径φ32

品 番

ストローク

(mm)

MIN

(mm)

MAX

(mm)

中間板

個数

エアー穴

個数

エアー穴

有無

価 格
エアー穴あり エアー穴なし
WMFF32-100 100 13 113 0個 4個 □有□無   ¥8,100   ¥7,600
WMFF32-200 200 19 219 0個 4個 □有□無   ¥9,500   ¥9,000
WMFF32-300 300 26 326 0個 6個 □有□無 ¥10,700 ¥10,300
WMFF32-400 400 35 435 1個 6個 □有□無 ¥13,750 ¥13,250
WMFF32-500 500 41 541 1個 8個 □有□無 ¥15,250 ¥14,350
WMFF32-600 600 56 656 1個 12個 □有□無 ¥19,750 ¥18,850
WMFF32-700 700 64 764 1個 12個 □有□無 ¥20,950 ¥20,150
WMFF32-800 800 73 873 2個 12個 □有□無 ¥24,000 ¥23,100
WMFF32-900 900 78 978 2個 16個 □有□無 ¥25,600 ¥24,100
WMFF32-1000 1000 85 1085 2個 16個 □有□無 ¥26,900 ¥25,500

取付板タイプ 軸径φ40

品 番

ストローク

(mm)

MIN

(mm)

MAX

(mm)

中間板

個数

エアー穴

個数

エアー穴

有無

価 格
エアー穴あり エアー穴なし
WMFF40-100 100 113 113 0 4 □有□無   ¥8,600   ¥8,200
WMFF40-200 200 219 219 0 4 □有□無   ¥9,800   ¥9,600
WMFF40-300 300 326 326 0 6 □有□無 ¥11,200

¥10,800

WMFF40-400 400 435 435 1 6 □有□無 ¥14,300 ¥13,900
WMFF40-500 500 541 541 1 8 □有□無 ¥16,200 ¥15,400
WMFF40-600 600 656 656 1 12 □有□無 ¥21,000 ¥20,000
WMFF40-700 700 764 764 1 12 □有□無 ¥22,400 ¥21,500
WMFF40-800 800 873 873 2 12 □有□無 ¥26,000 ¥24,600
WMFF40-900 900 978 978 2 16 □有□無 ¥27,400 ¥26,000
WMFF40-1000 1000 1085 1085 2 16 □有□無 ¥28,900 ¥27,500

取付板タイプ 軸径φ50

品 番 ストローク

MIN

(mm)

MAX

(mm)

中間板

個数

エアー穴

個数

エアー穴

有無

価 格
エアー穴あり エアー穴なし
WMFF50-100 100 13 113 0個 4個 □有□無   ¥9,000   ¥8,500
WMFF50-200 200 19 219 0個 4個 □有□無 ¥10,500 ¥10,000
WMFF50-300 300 26 326 0個 6個 □有□無 ¥12,100 ¥11,600
WMFF50-400 400 35 435 1個 6個 □有□無 ¥15,800 ¥15,300
WMFF50-500 500 41 541 1個 8個 □有□無 ¥17,800 ¥16,900
WMFF50-600 600 56 656 1個 12個 □有□無 ¥22,700 ¥21,700
WMFF50-700 700 64 764 1個 12個 □有□無 ¥24,300 ¥23,300
WMFF50-800 800 73 873 2個 12個 □有□無 ¥28,200 ¥26,800
WMFF50-900 900 78 978 2個 16個 □有□無 ¥29,900 ¥28,500
WMFF50-1000 1000 85 1085 2個 16個 □有□無 ¥31,500 ¥30,100

図面ダウンロード

WMFF 取付板タイプ
WMFF 取付板タイプ

お見積りは下記図面をダウンロードいただき、必要事項をご記入の上、メールまたはFAXでご連絡ください。

ご不明な点はお気軽にお問い合わせください。

納期

【納期目安】実働14日程度

ご注文フォーム

規格品

メモ: * は入力必須項目です

規格以外(お客様記入)

図面の仕様をベースに寸法を変更したい、取付板など材質を変更したい等も可能です。

お問い合わせフォームもしくは、ご要望をご記入の上、メールまたはFAXでご連絡ください。
