丸型ジャバラ 成形品タイプ 規格品

丸型 成形品タイプ 規格品


■お知らせ■



在庫のあるものは、受注から3日で出荷します。

各製品の在庫数をご確認ください。



現在受注可能な規格品は、下記の品番です。

・MC-58

・MC-054

・MC-1783

・MC-116

・MC-60

・MC-65

・MC-29



丸型ジャバラ 成形品タイプ 本日の在庫

品番   CR  EPDM  NBR  FKM シリコン*
MC-1783 40 46 30 15 -
MC-054 27 44 36 50 -
MC-116 26 50 17 9 10
MC-58 19 37 4 2 -
MC-5090 - -

-

製作不可 製作不可
MC-60 14 8 14 3 9
MC-65 9 10 4 4 2
MC-29 - - - 製作不可 製作不可

*シリコンは半透明です。


●ご注意ください●

世界的なフッ素ゴム材の不足が影響し、MC-116/MC-58/MC-60/MC-65のフッ素ゴム製品につきましては現在の在庫がなくなり次第、ご注文から納品まで3ヵ月程度要する場合がございます。

ご迷惑をお掛けし大変恐縮ではございますが、予めご承知おきください。


その他の規格品につきましては、受注再開時期が決まり次第、本ページにて案内致します。

ご迷惑をお掛けしますが、ご了承くださいますようお願い申し上げます。



※現在ご使用の成形品タイプの用途に合った代替品の提案も可能です。

 まずはお気軽にお問い合わせください。

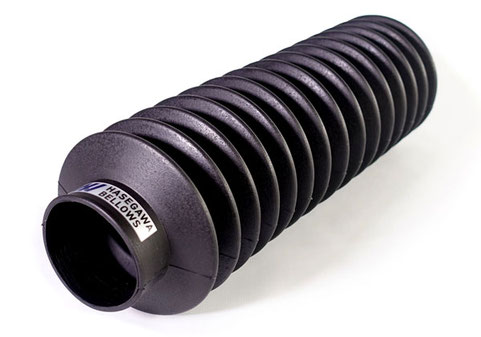

ジャバラ ゴム 成形

用途

・ボールねじ、シリンダーロッド、ボールスプライン、

・スプラインなど軸のカバー

・フレキシブルホース

・防塵カバー



特徴

 防水性、気密性に優れています。

材質

材質:CRゴム(NBRゴム.EPDMゴムが可能なケースも有り)

リング:SUSカスタムの場合)

取付板:SUS.PVCカスタムの場合)

中間板:PVCカスタムの場合)


事前にご確認ください!

※各部寸法は材質ごとに多少の誤差が生じます。

※本ジャバラの使用目的は防塵対策です。

※歪みや反り、癖などによって製品の外観や寸法に影響する場合があります。

※納期は在庫が無い場合、受注後実働30日~45日程度要します。

※シリコン(半透明)は、食品衛生適合材です。

※カスタム品の場合は、別途金型代がかかる場合がございます。



図面ダウンロード

お見積りは下記図面をダウンロードいただき、必要事項をご記入の上、メールまたはFAXでご連絡ください。

ご不明な点はお気軽にお問い合わせください。



※価格は全て税抜きです。

※別途送料がかかります。

※MC-116・MC-58・MC-60のFKMは5個ロットでの販売です。1個単位でのご購入をご希望の場合はご相談ください。

※現在受注可能です。

MC-1783(口元: φ10)



▼MC-1783価格

材 質

価 格

(1個)

価 格

(2~5個)

価 格

(6~10個)

価 格

(11~20個)

CR ¥1,200 ¥1,100 ¥1,000  ¥900
EPDM ¥1,350 ¥1,250 ¥1,150

¥1,050

NBR ¥1,350 ¥1,250 ¥1,150 ¥1,050
FKM ¥2,700

¥2,600

¥2,500 ¥2,400

※現在受注可能です。

MC-054(口元: φ10)



▼MC-054価格

材 質

価 格

(1個)

価 格

(2~5個)

価 格

(6~10個)

価 格

(11~20個)

CR ¥1,500 ¥1,400 ¥1,300 ¥1,200
EPDM

¥1,500

¥1,400 ¥1,300

¥1,200

NBR ¥1,500 ¥1,400 ¥1,300 ¥1,200
FKM ¥3,000 ¥2,900 ¥2,800 ¥2,700

※現在受注可能です。

MC-116(口元: φ11)



▼MC-116価格

材 質

価 格

(1個)

価 格

(2~5個)

価 格

(6~10個)

価 格

(11~20個)

CR ¥1,200 ¥1,100 ¥1,000  ¥900
EPDM ¥1,200 ¥1,100 ¥1,000

   ¥900

NBR ¥1,200

¥1,100

¥1,000    ¥900
FKM ¥5,000(ただし5個ロット・¥25,000)

※現在受注可能です。

MC-58(口元: φ16)



▼MC-58価格

材 質

価 格

(1個)

価 格

(2~5個)

価 格

(6~10個)

価 格

(11~20個)

CR ¥1,350 ¥1,250 ¥1,150 ¥1,050
EPDM ¥2,100 ¥2,000 ¥1,900

¥1,800

NBR ¥1,350 ¥1,250 ¥1,150 ¥1,050
FKM ¥5,000(ただし5個ロット・¥25,000)

※現在受注可能です。

MC-5090(口元: φ50)



▼MC-5090価格

材 質

価 格

(1個)

価 格

(2~5個)

価 格

(6~10個)

価 格

(11~20個)

SBR   ¥9,750   ¥9,650   ¥9,550   ¥9,450
EPDM - - -

-

NBR - - -
FKM 製作不可です

※現在受注可能です。

MC-60(口元: φ30)



▼MC-60価格

材 質

価 格

(1個)

価 格

(2~5個)

価 格

(6~10個)

価 格

(11~20個)

CR ¥2,100 ¥2,000 ¥1,900 ¥1,800
EPDM ¥2,100 ¥2,000 ¥1,900 ¥1,800
NBR ¥2,100 ¥2,000 ¥1,900 ¥1,800
FKM ¥7,400(ただし5個ロット・¥37,000)
シリコン※ ¥3,300

¥3,200

¥3,100 ¥3,000

※シリコンは半透明です。


※現在受注可能です。

MC-65(口元: φ40)

▼MC-65価格

材 質

価 格

(1個)

価 格

(2~5個)

価 格

(6~10個)

価 格

(11~20個)

CR   ¥6,980   ¥6,880   ¥6,780   ¥6,680
EPDM   ¥6,980   ¥6,880   ¥6,780

  ¥6,680

NBR   ¥6,980   ¥6,880   ¥6,780

  ¥6,680

FKM ¥18,000

¥17,900

¥17,800 ¥17,700
シリコン※   ¥6,980

  ¥6,880

  ¥6,780   ¥6,680

※シリコンは半透明です。


※現在受注不可です。

MC-29(口元: φ78)

▼MC-29価格<現在受注は不可です>

材 質

価 格

(1個)

価 格

(2~5個)

価 格

(6~10個)

価 格

(11~20個)

CR ¥2,900 ¥2,800 ¥2,700 ¥2,600
EPDM ¥2,900 ¥2,800 ¥2,700 ¥2,600
NBR ¥2,900 ¥2,800 ¥2,700 ¥2,600
FKM 製作不可です

規格品をカスタム

フランジを付けたい、リングや中間板を入れたい、MAXを伸ばしたい等が可能な場合もあります。

図面をダウンロードしていただき、ご要望をご記入の上、メールまたはFAXでご連絡ください。


オーダー品例写真


納期

【納期目安】3日(3営業日)

      ※当日12時(正午)までのご受注確定(正午までに注文書受領)で、翌々日に出荷します。

       例)月曜日12時(正午)までに受注が確定した場合、水曜日に出荷します。

         金曜日12時(正午)までに受注が確定した場合、翌週火曜日に出荷します。

      ※1日の出荷可能数を超えた場合は、3日以上かかる場合がございます。予めご了承ください。



・在庫がない場合、成形から入るため30~45営業日程度かかります。
