丸型ジャバラ リング入りタイプ オーダー品

丸型 リング入りタイプ オーダーメイド品


丸型ジャバラ リング入りタイプ
丸型ジャバラ リング入りタイプ

※写真の材質は「ウレタン塩ビクロス」です。

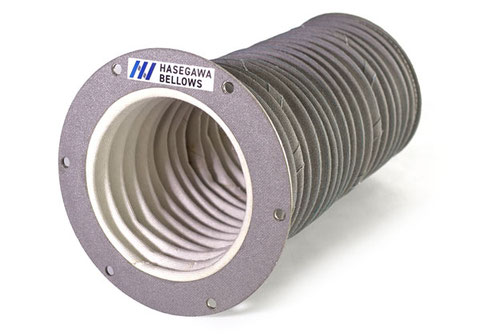

丸型ジャバラ リング入りタイプ
丸型ジャバラ リング入りタイプ

※写真の材質は「コーネックス」です。

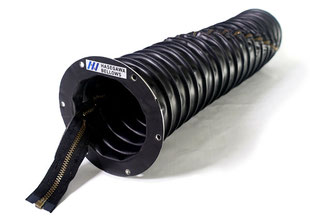

丸型ジャバラ チャック割りタイプ
丸型ジャバラ チャック割りタイプ

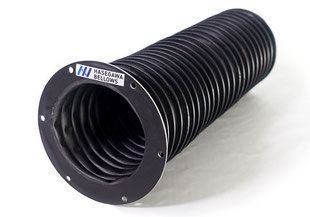

丸型ジャバラ リング縫いタイプ
丸型ジャバラ リング縫いタイプ

※写真の材質は「CRゴムクロス」です。

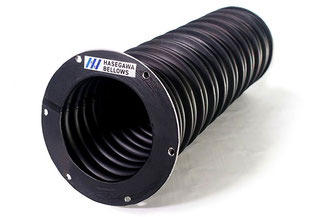

丸型ジャバラ 大小リングタイプ
丸型ジャバラ 大小リングタイプ

※写真の材質は「ウレタン塩ビクロス」です。


用途

ボールねじ、シリンダーロッド、ボールスプライン、スプラインなど軸のカバーで使用します。



特徴

丸型のジャバラでは安価なタイプです。

材質の選択もできます。



基本材質

生 地:ウレタン塩ビクロス・各種ゴムクロス・他(生地選択可能)

リング:SUS

取付板:SUS・他

中間板:PVC・アルミ・他

耐熱・耐薬品等の特殊条件もお気軽にご相談ください。

適正材質を提案させていただきます。


図面ダウンロード

お見積りは下記図面をダウンロードいただき、必要事項をご記入の上、メールまたはFAXでご連絡ください。

ご不明な点はお気軽にお問い合わせください。

取付板

ダウンロード

バンド締め~取付板

ダウンロード

バンド締め

ダウンロード


材質を選ぶ

環境によって適切な材料が違います。また材料によって構造が変わってくる場合がありますので、環境を踏まえて材料選定します。

生地を選ぶ

一般用

名称 ウレタン塩ビクロス
表面 PVC+TPU樹脂
厚み

0.32/0.38/0.6mm

基布 ポリエステル
名称 CRゴムクロス
表面 CRゴム
厚み

0.25/0.38/0.48

0.65/1.0mm

基布 ナイロン

写真は厚み0.25mmです

名称 CSMゴムクロス
表面 CSMゴム
厚み  0.25/0.45mm
基布 ナイロン


名称 NBRゴムクロス
表面 NBRゴム
厚み 0.35mm
基布 ナイロン


耐熱用

名称 コーネックス
表面 CSMゴムアルミコート
厚み  0.35mm
基布 アラミド繊維
名称 ジェンテックス
表面 アルミ
厚み 0.38mm
基布 ガラス繊維


耐薬品用・耐熱用

名称 フッ素ゴムクロス
表面 フッ素ゴム
厚み 0.35mm
基布 アラミド繊維
名称 シリコンゴムクロス
表面 シリコンゴム
厚み 0.45mm
基布 アラミド繊維
名称 シリコンガラスクロス
表面 シリコンゴム
厚み 0.30mm
基布 ガラス繊維


取付板材質を選ぶ

取付板材質を選定します。

・SUS(一般用)

・メッキ鋼板(安価)

・鋼板(黒塗装)

・その他(ご相談ください)



中間板材質を選ぶ

中間板材質を選びます。

・PVC(一般用)

・アルミ(耐熱用)

・その他(ご相談ください)

構造を選ぶ

本体構造を選ぶ

リング入り

丸型ジャバラ

リング縫い

丸型ジャバラ

チャック割り

丸型ジャバラ

大小リング

丸型ジャバラ

取付構造を選ぶ

取付板

取付板ーバンド締め

バンド締め


中間板構造を選ぶ

つば付き

ボールねじ・ラック等、溝がある軸用

つば無し

リニアシャフト・エアーシリンダー等、

溝の無い軸用

外側

軸を滑らせることができない場合

ジャバラの外側にシャフトやワイヤーを

通して垂を防止します。


形状を選定する

ストロークを選定

ご希望のストロークまたは

最小長(MIN)~最大長(MAX)を選定します。



軸径・内径・外径のいずれかを選定

軸径・ジャバラ内径・ジャバラ外径を選定しますが

どれか1つであとはメーカー一任でも結構です。



エアー穴の有無を選定

ジャバラが縮んでくる際にジャバラ空気抜けの穴がないと破裂することがあるのでジャバラにエアー穴(空気抜け)を設けます。

防水にする際などは機械側で空気抜けを設けて、ジャバラ側は空気穴無しとしてください。



目止めの有無を選定

防水・圧力が加わる場合などにジャバラの縫い目部分を目止めして気密性を高めます。



取付板形状の選定

取付板の形状を選定します。

取付穴径 :φ____mm

取付穴数 :_____個

取付穴PCD:φ____mm



口元の選定

バンド締め部分の口元径を選定します。

締めつける部分の径をお知らせください。

*取付ができるようにジャバラ製作の際は+1mm程度で製作いたします。

規格品をカスタマイズ

規格品の仕様をベースに寸法を変更したい、材質を変更したい等も可能です。

規格品ページより図面をダウンロードして下さい。

必要事項・ご要望をご記入の上、メールまたはFAXでご連絡ください。

お問合せ

見積り用図面に上記の項目を記入ください。使用目的も教えていただけると選定に役立ちます。
