丸型ジャバラ リング入りタイプ 規格品

丸型 リング入りタイプ 規格品

丸型ジャバラ リング入りタイプ
丸型ジャバラ リング入りタイプ

丸型ジャバラ リング入りタイプ
丸型ジャバラ リング入りタイプ
丸型ジャバラ リング入りタイプ

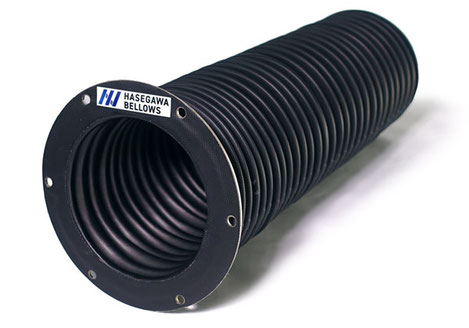

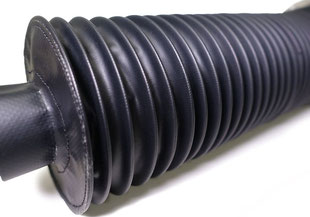

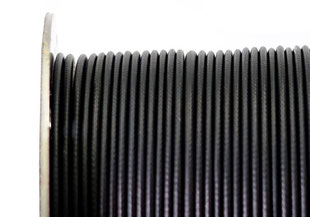

※写真の材質は「ウレタン塩ビクロス」です。

ボールねじ、シリンダー、リニアシャフト、スライドシャフトなどを守る、ジャバラの決定版!

用途

ボールねじ、シリンダーロッド、ボールスプライン、スプラインなど軸のカバーで使用します。

材質

生 地: ウレタン塩ビクロス

リング: SUS

取付板: SUS

中間板: 樹脂

バンド: SUS(MBB・MFBに付属しています)


特徴

丸型ジャバラ 規格品のスペック

項  目 評価 備  考
耐水性

・水がかかっても問題ありませんが、水没してしまうと水が浸入します。

耐油

・機械油、クーラントに対する性能は良いです。

※弊社機械室の掃除機ホースに使用しましたが、割れや硬化はありません

 でした。

粉じん

・生地にコーティングがされております。

・粉じんに対して有効です。

耐熱性・耐寒性

×

・生地はウレタンと塩ビを混ぜたものです。

・0℃~60℃程度の範囲でご使用ください。

不燃性・難燃性

×

・本製品は不燃・難燃用に製作されておりません。

圧力 △×

・陰圧(-)がかかる場合:

 少しの陰圧であれば問題ありません。

・陽圧(+)がかかる場合:

 陽圧がかかると生地が膨らみ芯材のリングが脱落します。

動作方向

・水平、垂直どの方向でも動作可能です。

錆び

・生地は樹脂、リングおよび取付板はSUSです。

クリーンルーム

・レベルによりますが糸から発塵があります。

・生地の断面と縫製部分で糸露出します。

・取付板タイプは縫製個所が無いので生地の断面部分のみになります。

・丸型のジャバラでは安価なタイプです。

・動きもしなやかで各特性も良好です。

規格品をベースにカスタマイズ も可能です。

ジャバラの選定

①タイプ ②軸 径 ③口 元 ④ストローク ⑤中間板 ⑥エアー穴

MFF

MFB

MBB



~φ15

~φ20

~φ25

~φ32

~φ40

~φ50

軸径の外径以下で

指定してください

100

200

400

600

800

1000

FREE

あり

なし

あり

なし



① 取付タイプを指定

MFF 取付板タイプ
MFF 取付板タイプ
MFB 取付板-帽子タイプ
MFB 取付板-帽子タイプ
MBB 帽子タイプ
MBB 帽子タイプ

② カバーする軸径を指定

~φ15 ~φ20 ~φ25 ~φ32 ~φ40 ~φ50

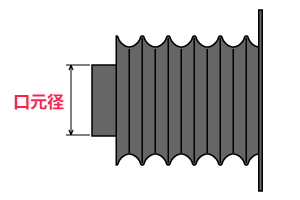

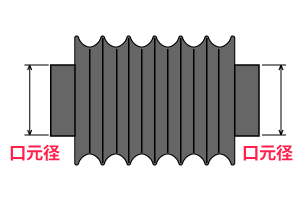

③ 口元の径を指定(MFB・MBB)

MFF 取付板タイプ
MFF 取付板タイプ

MFFタイプは口元指定がありません


④ MAX~MIN・ストロークを指定

【ストロークとは?】

 ジャバラの移動量

 MAX-MIN=ストローク



 100・200・400・600・800・1000

 FREE(指定の寸法)


⑤ エアー穴・中間板の有無を指定

中間板・エアー穴

【中間板とは?】

 ジャバラの垂れ防止するものです。



【エアー穴とは?】

 ジャバラにあける空気の逃げ穴です。

 伸縮させた際、ジャバラ内部が密閉状態になる場合はエアー穴

 を設けます。



 エアー穴は内側からメッシュ加工されており、粉塵等の浸入を

 防きます。


サイズ・価格

● 価格表 ダウンロード

図面ダウンロード

MFFシリーズ

(取付板)

ダウンロード

MFBシリーズ

(取付板~バンド締め)

ダウンロード

MBBシリーズ

(バンド締め)

ダウンロード


納期

【納期目安】14~16日(実働二週間)

ご注文フォーム

メモ: * は入力必須項目です

規格品をカスタマイズ

規格品の仕様をベースに寸法を変更したい、材質を変更したい等も可能です。

お気軽にご要望をお申し付けください。



<良くあるご要望>

ストロークの変更・他



注文、見積りフォームをご利用の場合はメッセージ項目にご記入ください。

メールまたはFAXの場合は、図面やメール本文にてお伝えください。
